文章來源：中國航空工業集團有限公司 發布時間：2021-05-21
2．大隊列FC-ASM協議處理芯片（HKSFCASMQ-LBC-2G）
【所屬領域】核心電子元器件
【中央企業名稱】中國航空工業集團有限公司
【技術產品簡介】國家重大武器裝備J20/10C/電子戰等飛機研制所需FC網絡核心芯片無從獲取,成為“卡脖子”問題。針對裝備對FC網絡的需求及國產化、小、低、輕及高可靠的迫切要求，基于SoC-FC、FC-ASM/AV協議處理芯片組及已批量裝備的FC FPGA產品成熟技術，自主研制大隊列FC-ASM協議處理芯片，單芯片集成FC-AE-ASM協議處理引擎，協處理器，PCIe接口、配套SerDes等資源，并提供基于芯片的FC網絡節點、協議分析、仿真、監控及試飛記錄等完整解決方案。同比基于FPGA的FIC子卡功耗降低70%，板面積減少50%，器件等級提升為B級軍品。可廣泛應用于機載、地面及教學科研等領域，并快速推廣到航天、兵器和船舶等領域，對實現我國FC技術的自主保障和發展具有重大軍事、政治意義和經濟效益。
【產品圖片】
圖1 1/2PMC FIC子卡
圖2芯片
圖3 FC仿真卡
圖4 FC四節點子卡

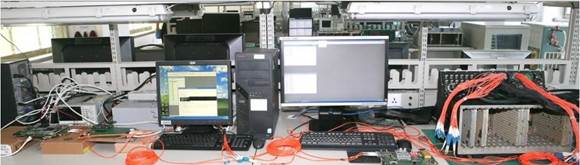

圖5 在ICP平臺中的應用驗證
【技術指標】
1．FC接口符合的協議標準—芯片能處理的數據格式：FC-PI-4,Rev 7.10, Sep, 20, 2007；FC-FS, Rev 1.9, Feb, 7, 2006；FC-AE-ASM, Rev 1.2, Feb, 7, 2006。
2．FC端口速率—通過FC鏈路接口傳輸?shù)目偙忍厮俾蕵朔Q值：1.0625/2.125Gbps可配置。
3．支持的FC接口數—單芯片物理上所支持的FC端口數量：支持雙余度容錯通信，提供雙MAC，支持余度通道選擇和配置功能。
4．支持的FC網絡拓撲類型 FC—網絡設備的物理布局方式：支持點到點和交換拓撲結構。
5．支持的FC網絡服務類型—芯片支持的FC服務類型：支持3類服務。
6．FC網絡通信調度方式—FC網絡數據處理方式：基于業務類型的大隊列調度 。
7．主機接口類型—芯片與外部主機的接口：1路PCIe接口，兼容PCI Express基本協議1.1和1.0a，支持1x和4x模式，單通道速率2.5Gbps。
8．協處理器—芯片內嵌處理器類型及性能指標：內嵌125MHz/250 MHz頻率可配置協處理器，可以在最小化主機開銷的情況下，有效完成系統要求的網絡狀態管理和控制功能。
9．健康監控—對芯片電路工作狀態的監控：支持溫度監控功能
10．功耗—單位時間內所消耗的能源數量：典型功耗0.8W（250 MHz)/0.7W(125 MHz)
11. 封裝—芯片的封裝形式及外形尺寸：CBGA440，27mm×27mm
12. 工作環境溫度—工作環境溫度范圍：-55℃～125℃
13. 貯存環境溫度—貯存環境溫度范圍：-65℃～150℃
14. 質量等級—芯片的質量等級：GJB597B-2012規定的B級
聯系人：王泉 聯系電話：13571941295
