22． 100G/200G硅光相干收發芯片
【所屬領域】核心電子元器件、5G、新基建
【中央企業名稱】中國信息通信科技集團有限公司
【技術產品簡介】本產品是國內首款自主開發的100G相干光傳輸芯片產品，打破國外長期壟斷。基于硅基光子集成技術實現了相干收發器功能的單片集成，器件尺寸縮小為傳統方案的1/3，成本大幅降低。目前已完成器件和模塊開發，系列產品支持100Gb/s DP-QPSK和200Gb/s DP-16QAM調制格式，可廣泛的應用于城域網、骨干網、5G中回傳、數據中心間互連等80km以上距離光傳輸設備，現已在國內運營商和南方電網OTN設備中實現國產化替代。
【產品圖片】

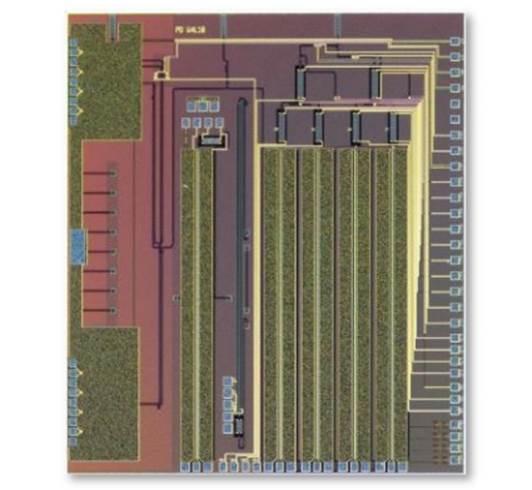

圖1 100G/200G硅光相干收發芯片
圖2 100G/200G硅光相干收發器件
圖3 硅光模塊尺寸為4英寸×5英寸

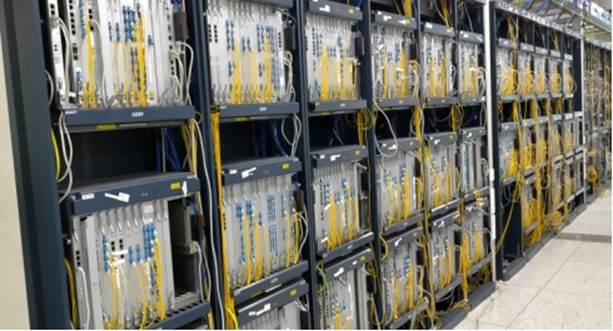

圖4 集成硅光模塊的OTN設備
【技術指標】
1．工作波長—工作波長：1529.16nm-1567.13nm
2．速率—單波長傳輸速率：128Gb/s或256Gb/s
3．調制格式—支持的調制格式：DP-QPSK/16QAM
4．傳輸距離—光信號最遠傳輸距離：＞1200km
5．調制器靜態消光比—調制器ON/OFF狀態下的光功率比值：＞22dB
6．相干調制器帶寬—相干調制器3dB帶寬：＞20GHz
7．相干接收機信號光響應度—輸入單位光功率產生的光電流：＞0.04A/W
8．相干接收機相位誤差—接收機I/Q路相位差與90°之間的誤差：＜7°
9．相干接收機帶寬—相干接收機3dB帶寬：＞22GHz
