高性能聲表面波濾波器
文章來源：中國電子科技集團有限公司 發布時間：2021-05-21
4．高性能聲表面波濾波器
【所屬領域】核心電子元器件
【中央企業名稱】中國電子科技集團有限公司
【技術產品簡介】高性能SAW濾波器主要有3類：高溫度穩定型SAW（TCSAW）濾波器、晶圓級封裝（WLP）聲表面波器件及極窄帶SAW濾波器
（1）TCSAW濾波器除了具有普通SAW濾波器的體積小、插入損耗小等特點外，還具有頻率溫度穩定性好的優勢，可以解決系統在惡劣溫度環境下的抗干擾問題。當前主要用于電臺及通訊系統中，后期可應用于雷達系統中；
（2）WLP濾波器除了具有超小體積優勢，可以用于小模組集成。在雷達及通訊等系統中應用很好地滿足系統小型化需求；
（3）極窄帶SAW濾波器具有帶寬極窄的特點，設計上采用穩定性好的水晶材料，主要應用于電臺系統中，主要需求有1090MHz、1220MHz及1575MHz。
【產品圖片】

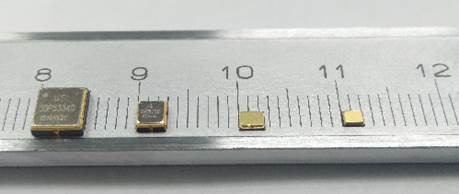

圖1

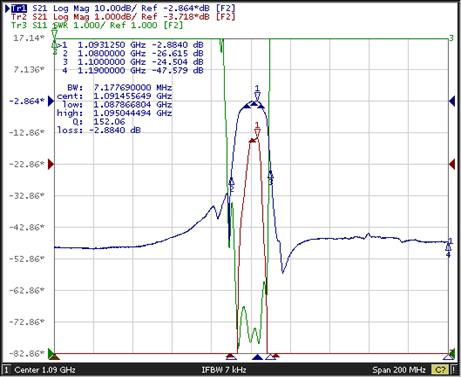

圖2 TCSAW濾波器實測曲線

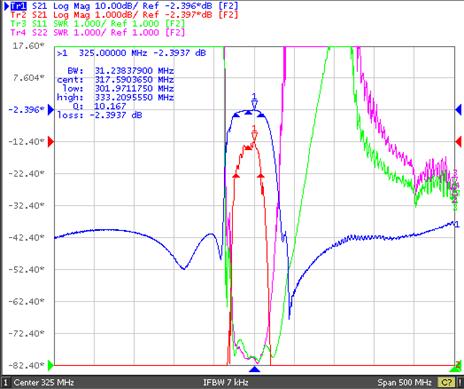

圖3 WLP濾波器實測曲線

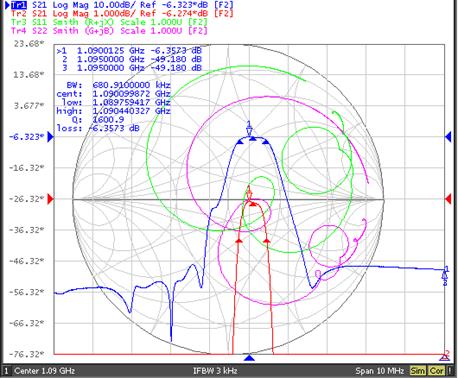

圖4 極窄帶濾波器實測曲線

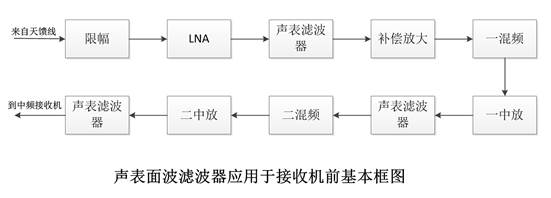

圖5 應用場景
【技術指標】
1．（TCSAW濾波器），頻率溫度系數，插入損耗—頻率溫度系數，描述頻率隨溫度漂移的系數；插入損耗，通帶最小損耗：頻率溫度系數，優于-5ppm/°C；插入損耗≤2dB
2．（WLP SAW），產品最小尺寸—產品最小尺寸，產品的長×寬×高 ：產品最小尺寸，≤0.9mm×0.7mm×0.4mm
3．（極窄帶SAW濾波器），1dB相對帶寬，阻帶抑制 —1dB相對帶寬，參考點往下1dB測試的帶寬值除以中心頻率值：1dB相對帶寬，0.5‰～1%，阻帶抑制≥30dB
聯系人：董加和 聯系電話：13983066544
