文章來源：中國航空工業集團有限公司 發布時間：2021-05-21
3．GF5系列56Gbps高速背板連接器
【所屬領域】核心電子元器件
【中央企業名稱】中國航空工業集團
【技術產品簡介】高速背板連接器作為移動通訊設備的核心器件，技術含量高、工藝難度大、應用范圍廣，被譽為連接器領域“皇冠上的明珠”，是國外公司重點關注和技術禁運的產品，也是美國公司在連接器領域一直占據的戰略要地，關系著國家信息安全和信息化產業的建設。
中航光電科技股份有限公司自行研制的56Gbps高速背板連接器，具有自主知識產權，具備結構緊湊、高速率、高密度、高可靠等優點。
該產品創新性的采用了雙觸點接觸形式、插合區域全屏蔽結構，突破了高速差分信號傳輸模型設計、性能仿真設計、性能測試、高精度沖壓件及塑壓件加工程序技術等多項關鍵技術，打破了國外的技術壟斷，解決了56Gbps高速連接器的技術瓶頸。
產品能夠滿足于“物聯網”、“車聯網”、“智慧家庭”等新概念領域所需的數據傳輸速率，滿足“5G移動網絡”、“中國制造2025”等國家戰略層面的重點行業、關鍵技術的發展，數據傳輸性能可以滿足通訊行業未來10年到15年的需求。

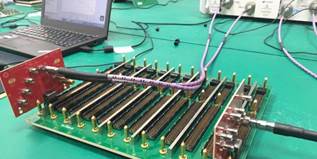

【產品圖片】
圖1
圖2
圖3
【技術指標】
1．傳輸速率—信號的傳輸速度：56 Gbps
2．插入損耗—電連接器及類似元件插入傳輸線路產生的功率損耗：≥-3dB@28GHz
3．回波損耗—電連接器阻抗不匹配所產生的反射：≤-10dB（0.05～15GHz）
≤-5dB（15～28GHz）
4．串?dāng)_—電連接器相鄰接觸對的激勵線路與靜噪線路之間的磁耦合量：≤-30dB@28GHz
5．時延差—數字信號從一個規定地點傳至第二個規定地點所需的時間：＜5ps
聯系人：謝亞軍 聯系電話：15036988669
