137．車輪缺陷自動檢測系統
【所屬領域】高端裝備
【中央企業名稱】國家開發投資集團有限公司
【技術產品簡介】車輪缺陷自動檢測系統適用于動車組、機車、客車、貨車和城際地鐵等，能實現列車車輪的自動探傷功能，探傷檢測單元股道兩側布置超聲波探頭陣列直接接觸車輪踏面，采用壓電超聲技術，通過精確車輪位置判斷控制技術和高速信號采集技術及數字信號處理技術準確快速的采集超聲數據，實現車輪探傷，并傳輸至計算機直觀顯示。重點檢測踏面以下輪輞部位的周向輪輞裂和徑向裂紋，綜合評價車輪健康狀況，不僅為經濟檢修提供依據，更是保障列車行車安全的重要設備。
【產品圖片】

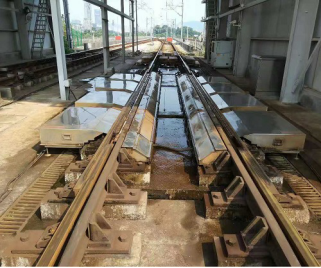

深圳動車項目現場

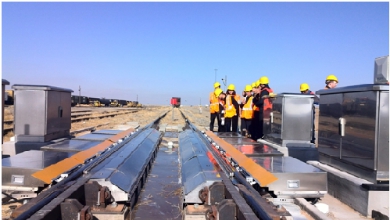

嘉峪關機務段項目現場

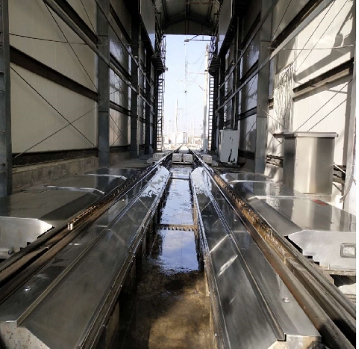

美國TTCI項目現場
【技術指標】
1．徑向裂紋-輪輞部位徑向裂紋：踏面下30mm處，Φ3×100橫孔
2．徑向裂紋-輪緣頂部至根部徑向裂紋：輪緣頂部徑向5mm深刻槽
3．周向裂紋-距輪輞內側面60mm至100mm區域內輪輞周向裂紋：滾動圓處踏面下20mm處，長軸40mm、短軸30mm的平底橢圓缺陷
4．雙向自動檢測-能夠滿足列車雙向檢測：雙向檢測也能滿足以上鐵總規定的技能指標
